샌드위치판넬 처마부분 누수

지붕은 샌드위치 골판이고 다시 이어 붙인곳에 누수가 있습니다.

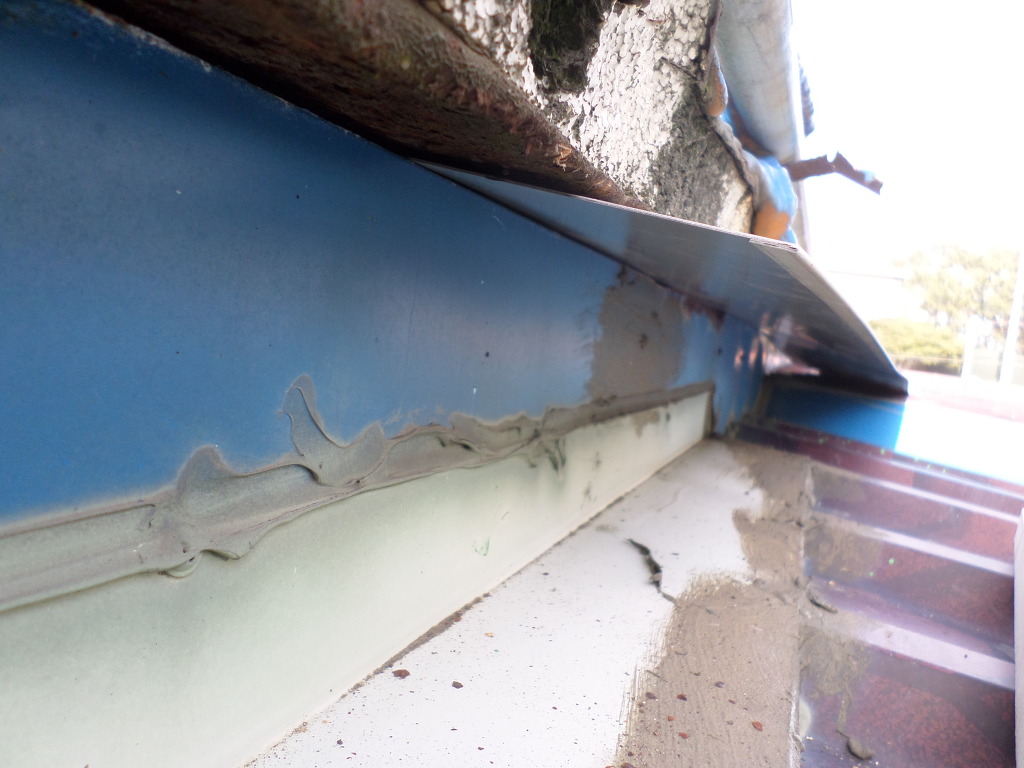

파란색 판넬과 갈색 판넬 사이에서 누수가 있습니다.

단순히 접합부 코킹부실로 생각했는데 일이 커졌습니다.

골판 마감부실로 지붕에서 흐흐던 빗물이 스치로폼을타고 스며서 연결부분 볼트로 흘러서

누수가 생긴 내용입니다.

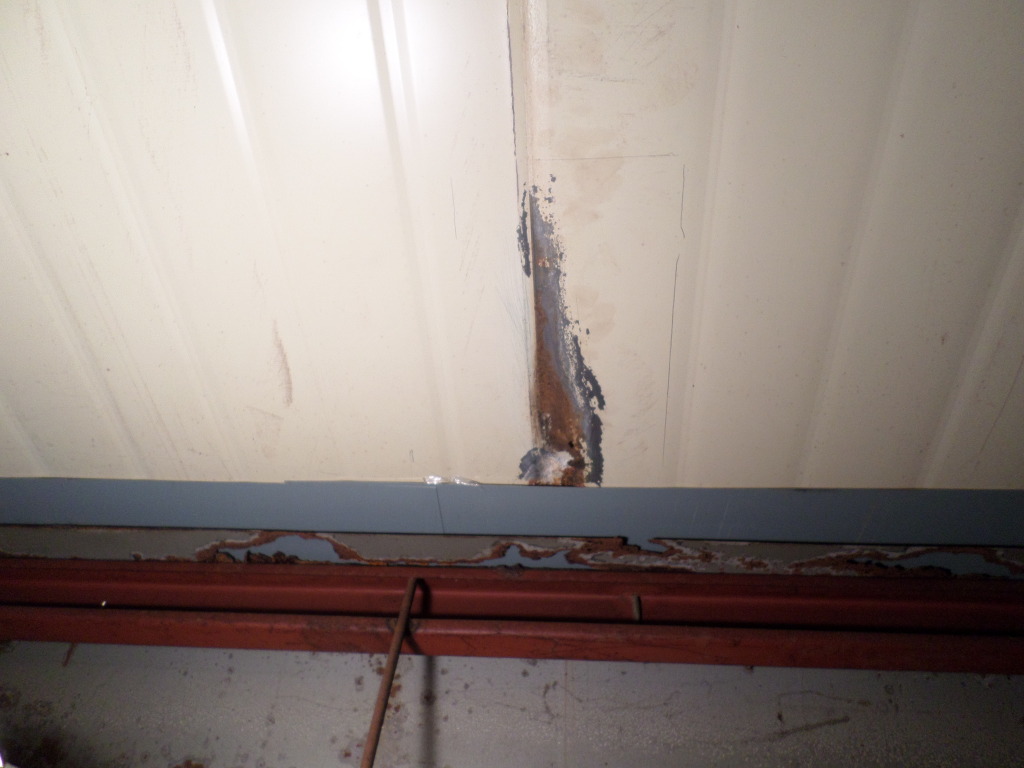

누수부분.

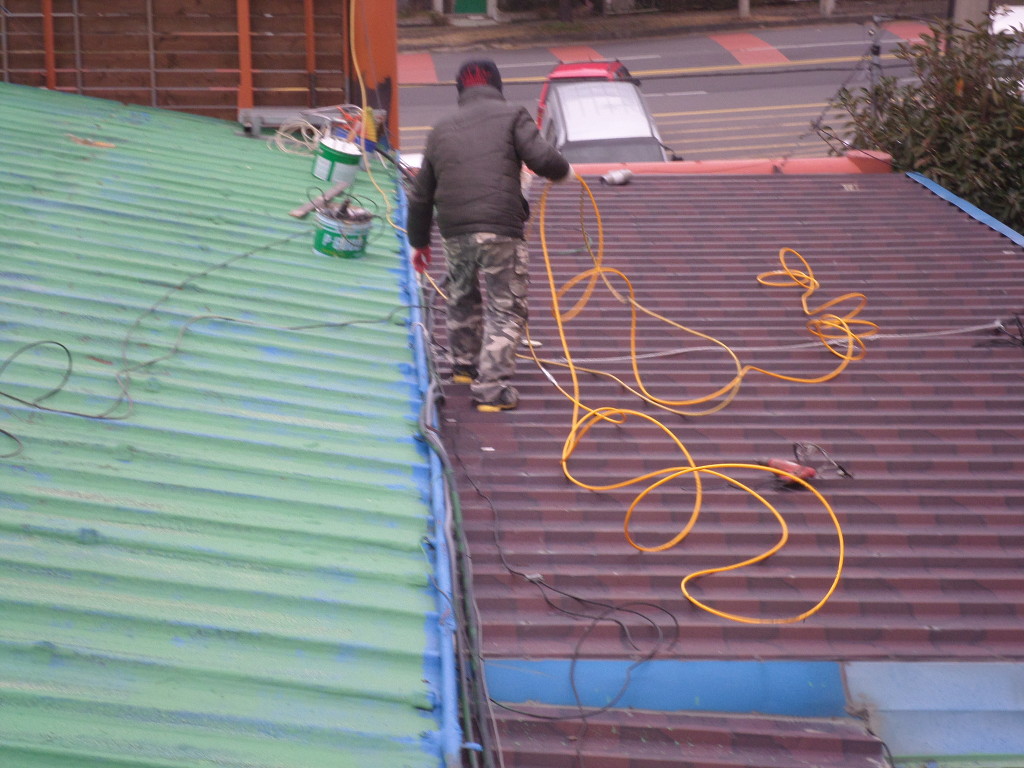

가까운쪽은 물메가 너무 없어서 판넬덮는 작업을 요구했습니다.

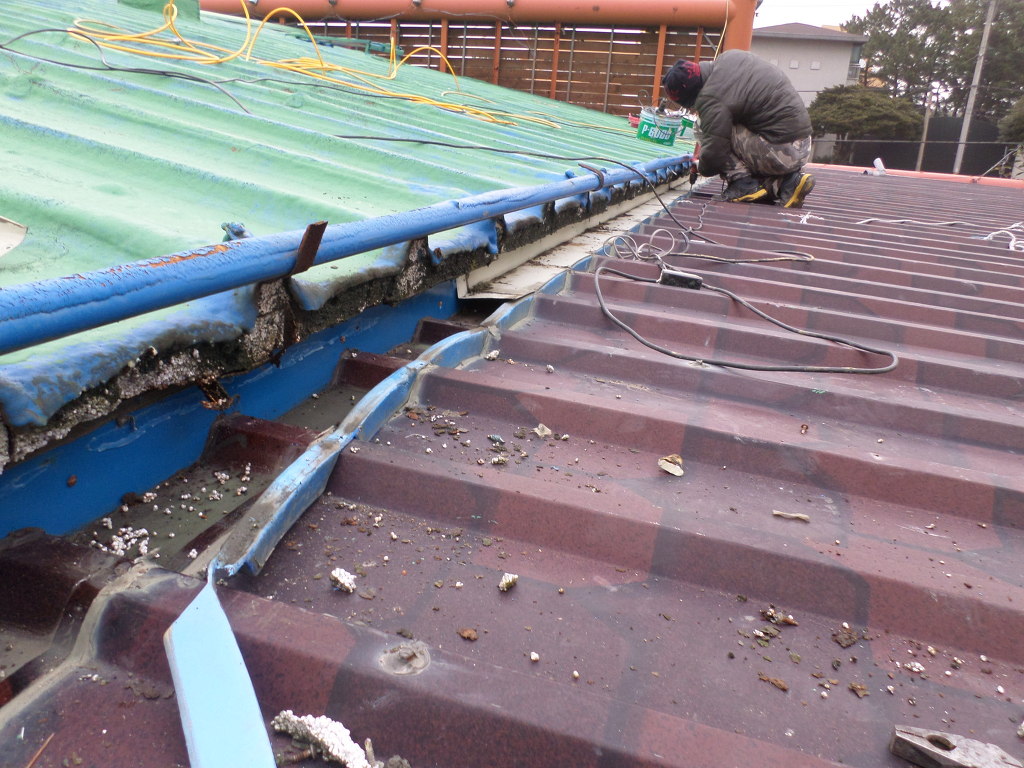

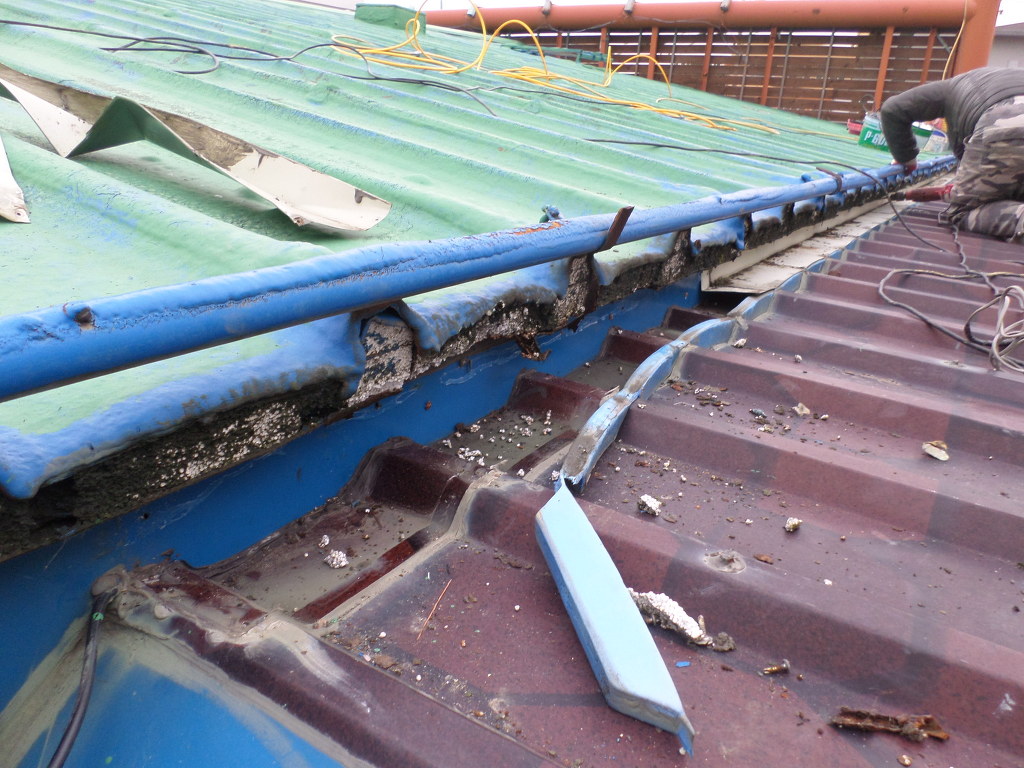

갈바와 바람막이를 제거합니다.

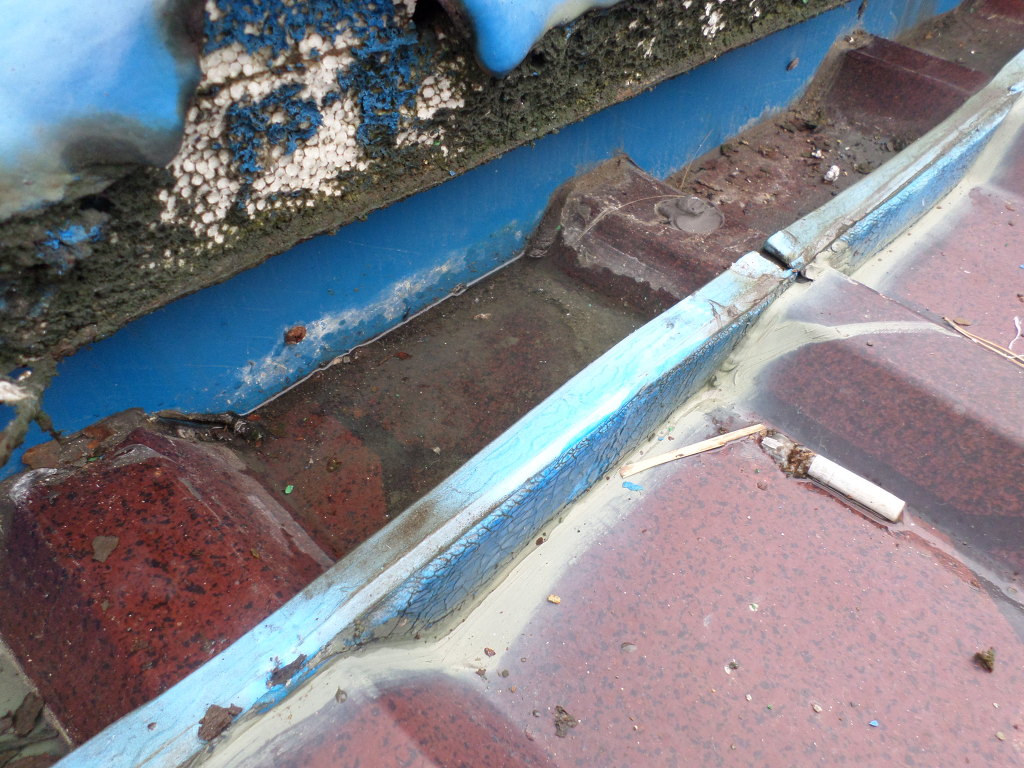

골판아래부분 부식.

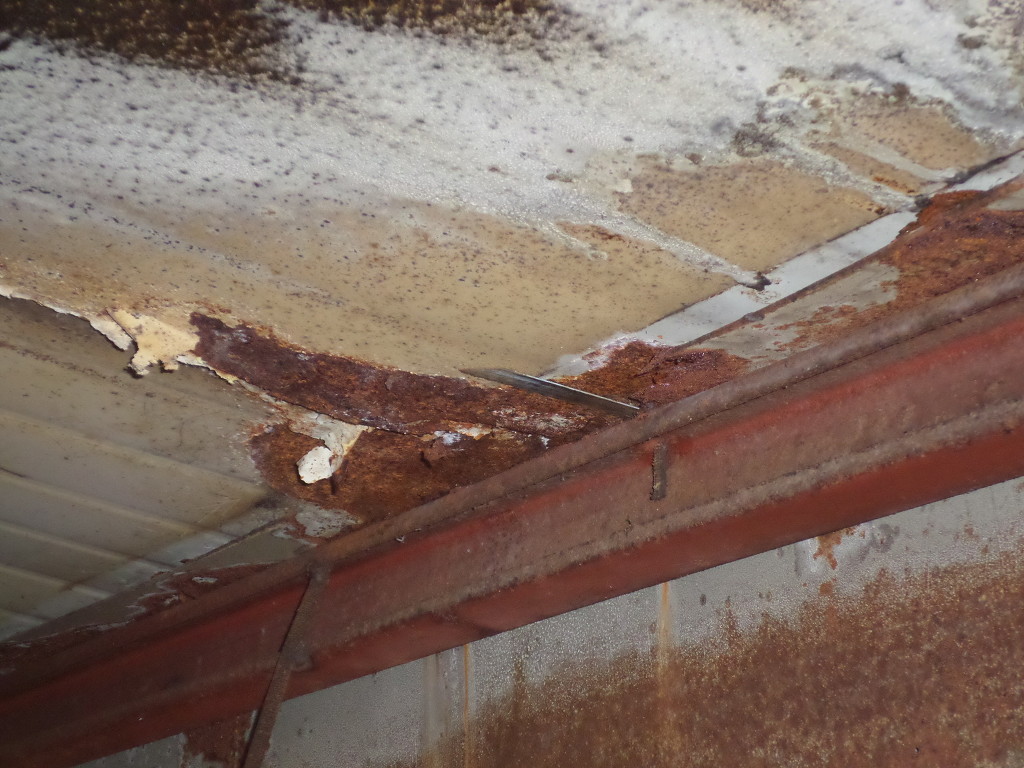

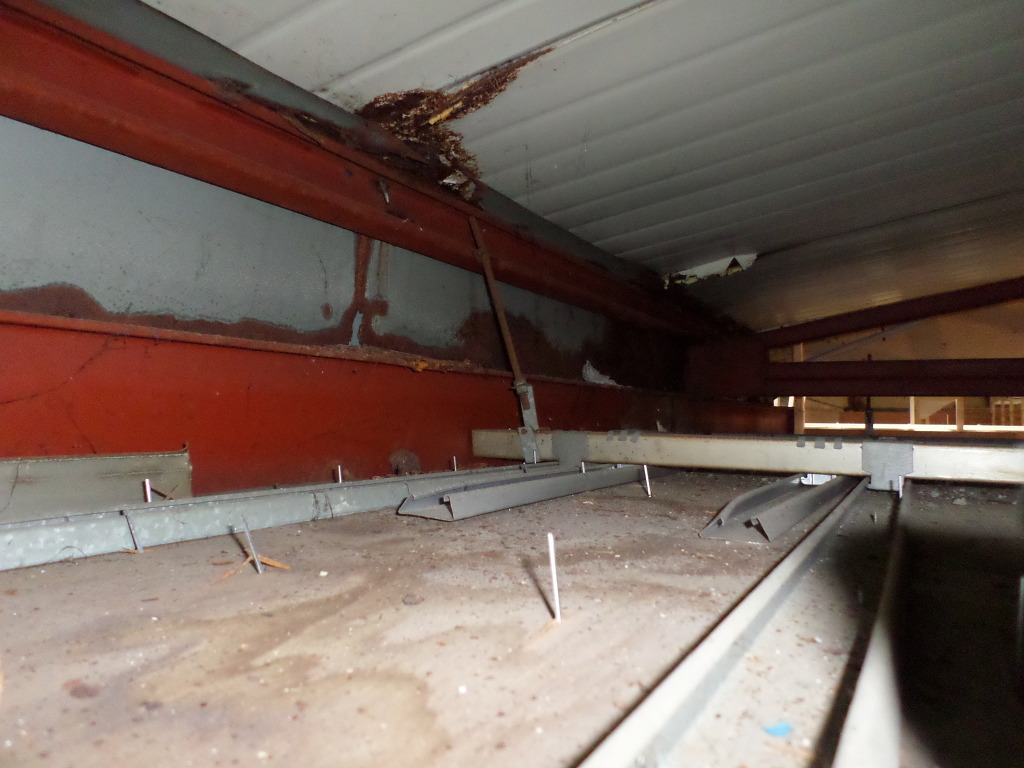

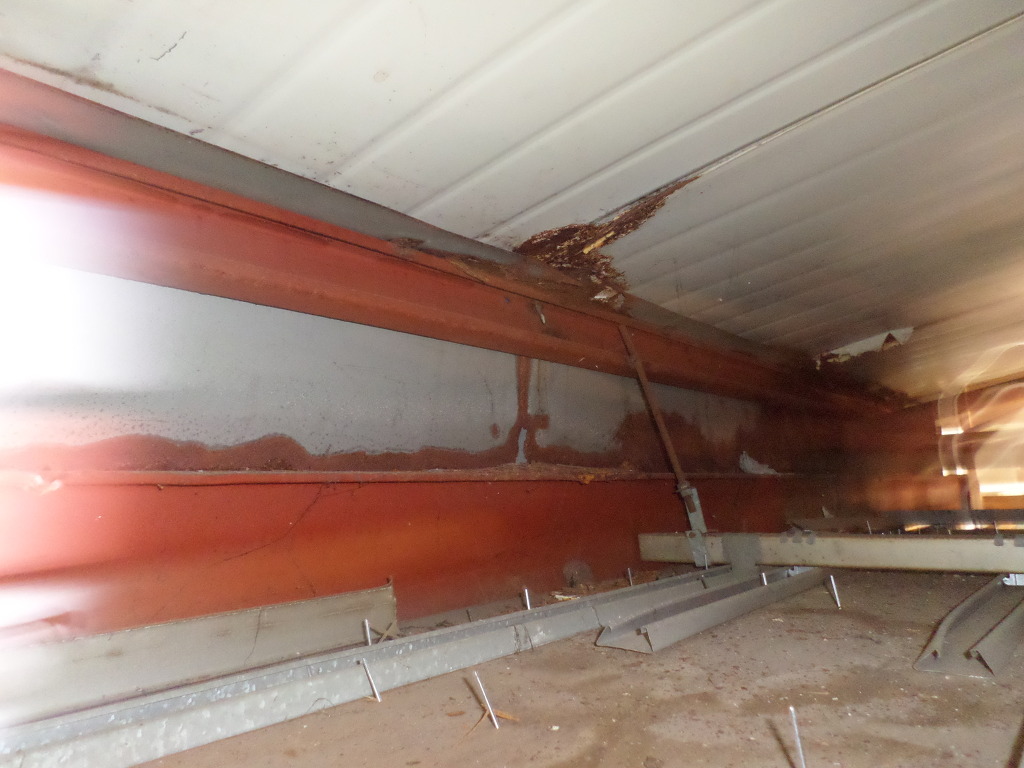

본 건물내부 부식상태.











갈바를 제거하고보니 물이 고여있는데도 아래로 누수는 없습니다.

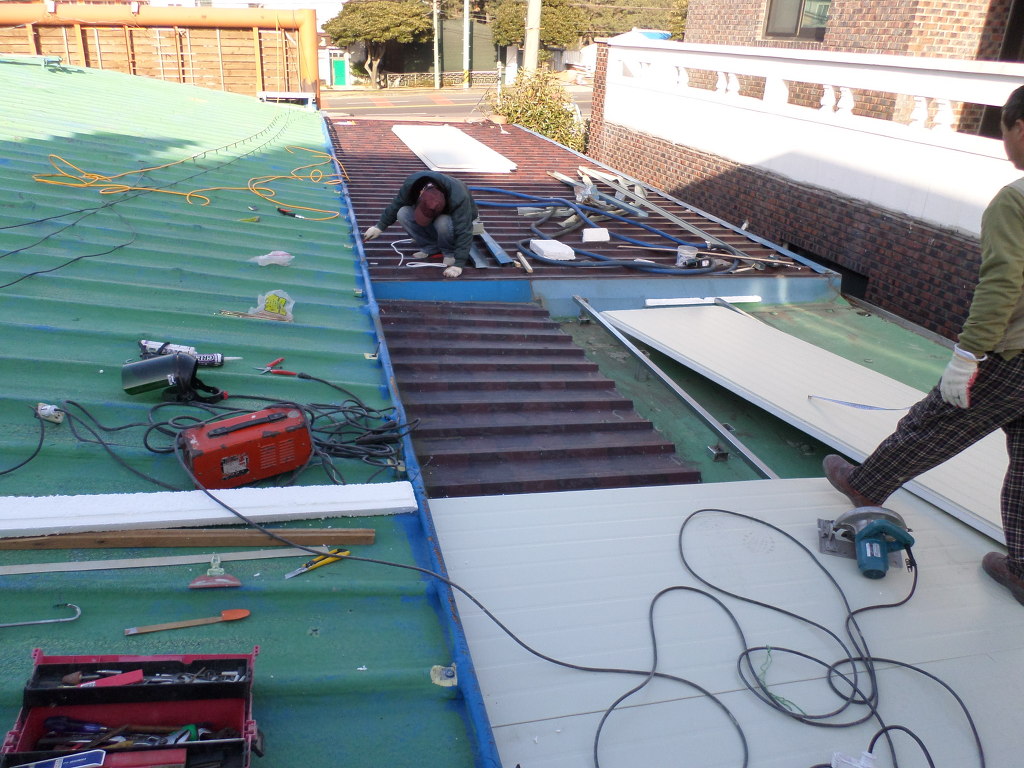

작업방향을 다시잡고,

재단해온 판넬을 밀어넣기위해 지붕골조와 연결된 볼트 절단.

컷소 날이 볼트를 절단했습니다.

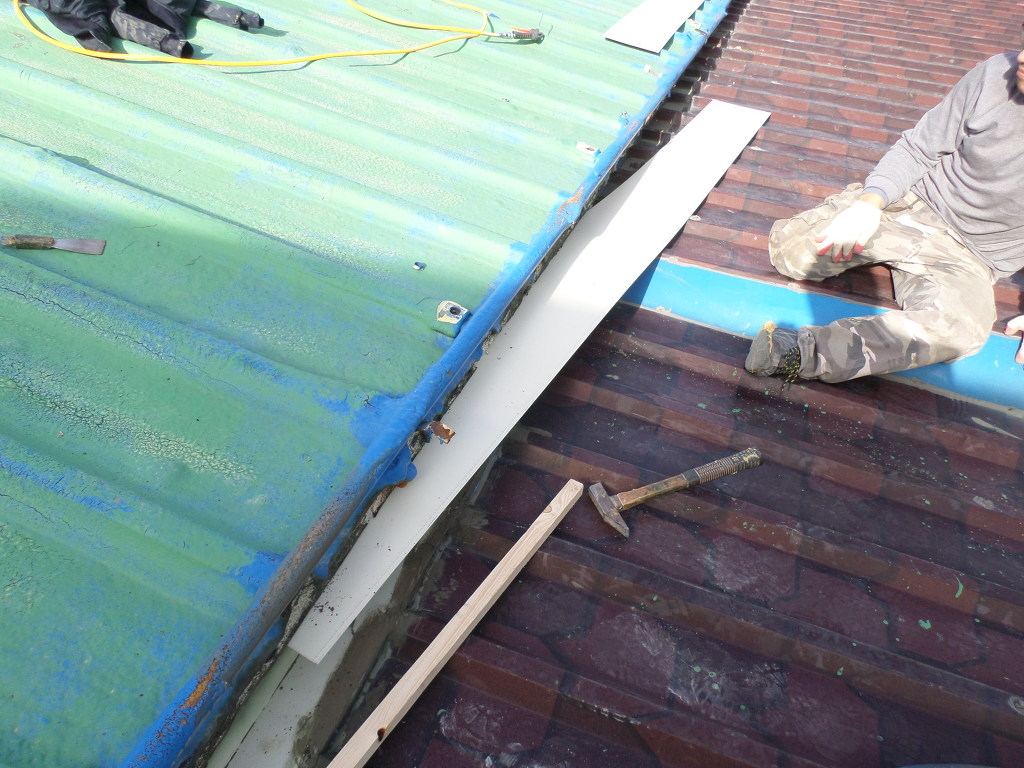

샌드위치 판넬은 철판이  0.3mm인데 끼워 넣는 철판은 0.8mm로 제작했습니다.

판넬 끝부분 기준으로 약 20Cm정도 내부로 들어갑니다.

끼워 넣는 철판의 겹침은 15~25Cm 정도입니다.











외부에서 방수코킹 보강.

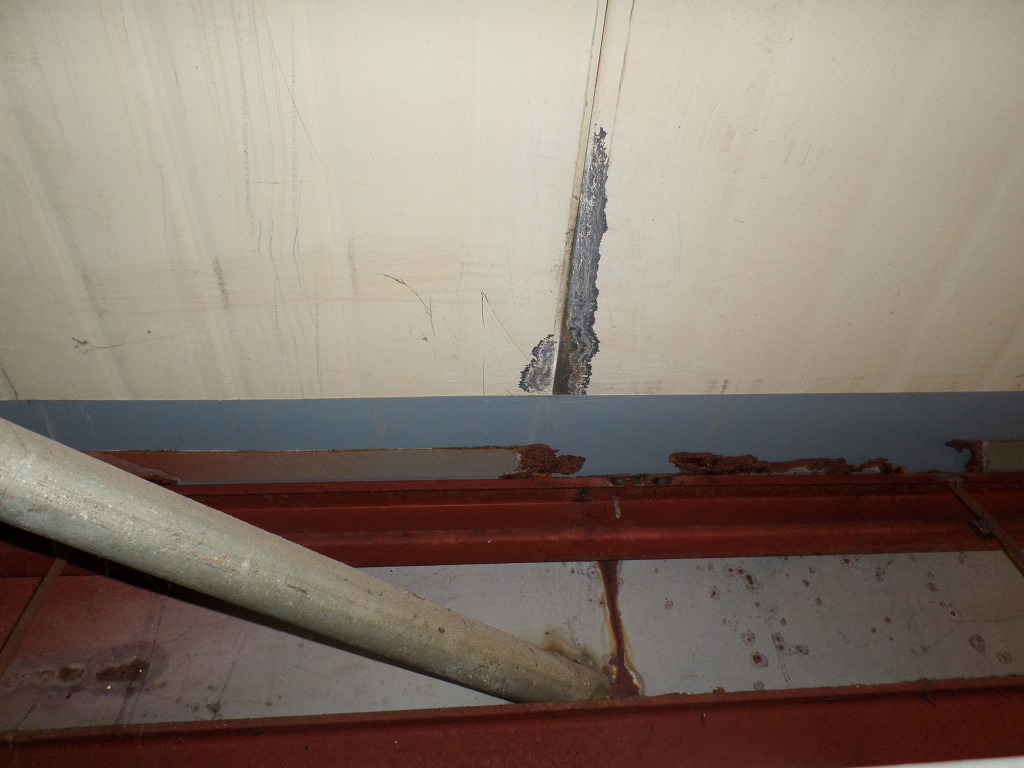

본건물 지붕판넬 부식부분 보강을위해 연결부분마다 작업을위해 천정을 뚫어줌 약 16개소.

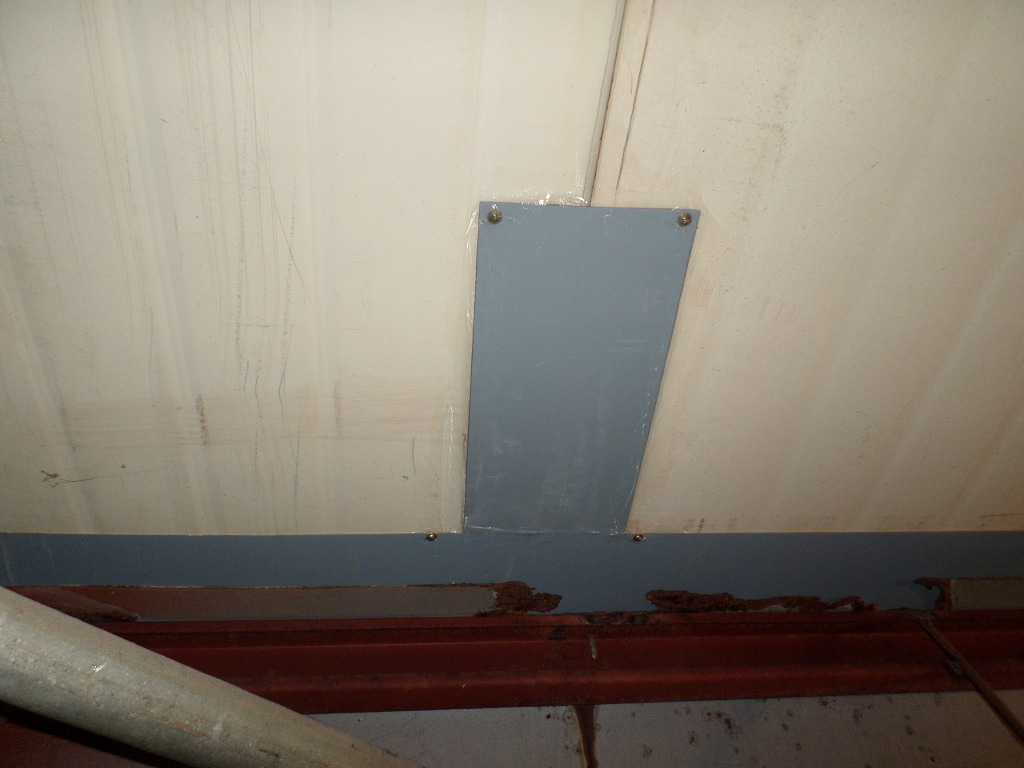

판넬연결부분 부식으로 들뜬코팅 제거후 보강작업.

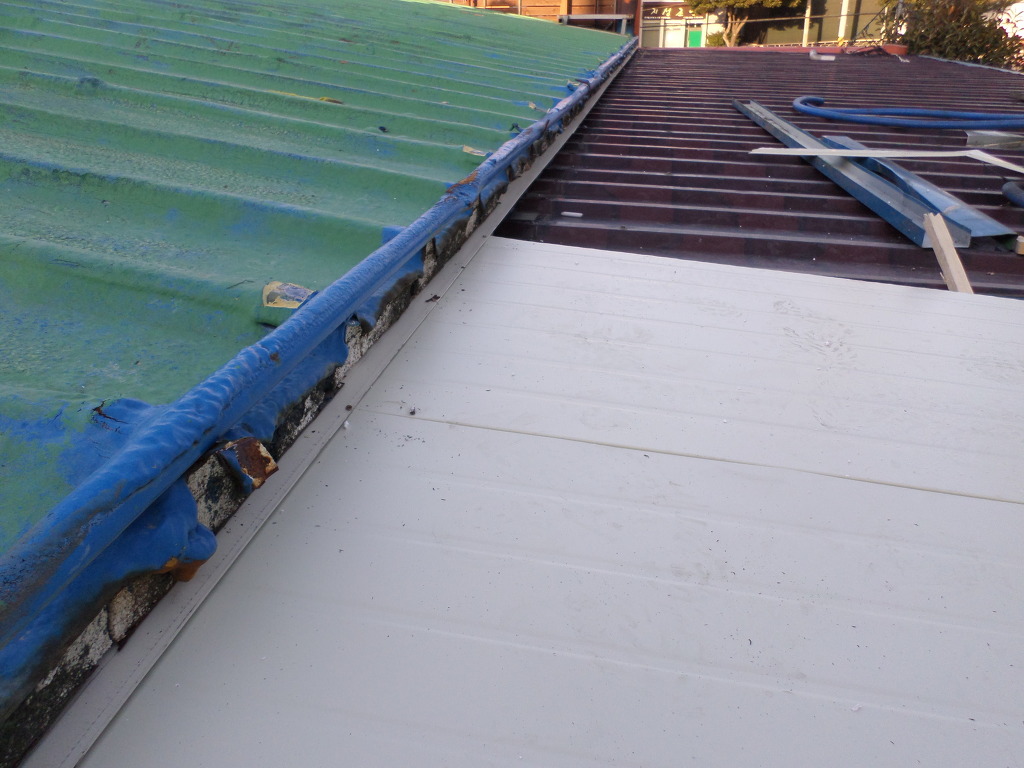

약간 파란색으로 보이는것이 새로 밀어 넣은 철판입니다.
